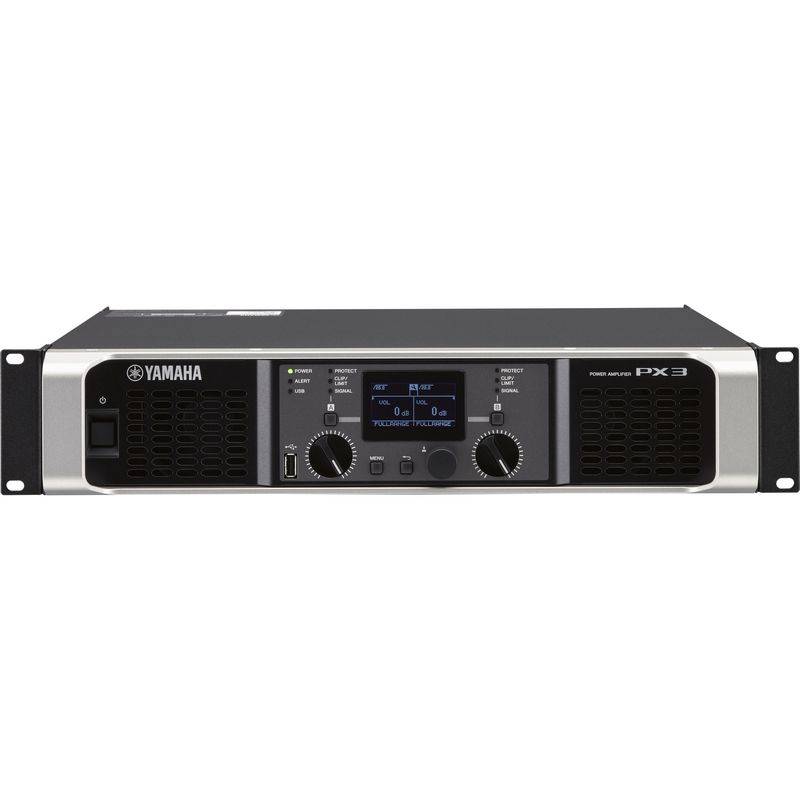

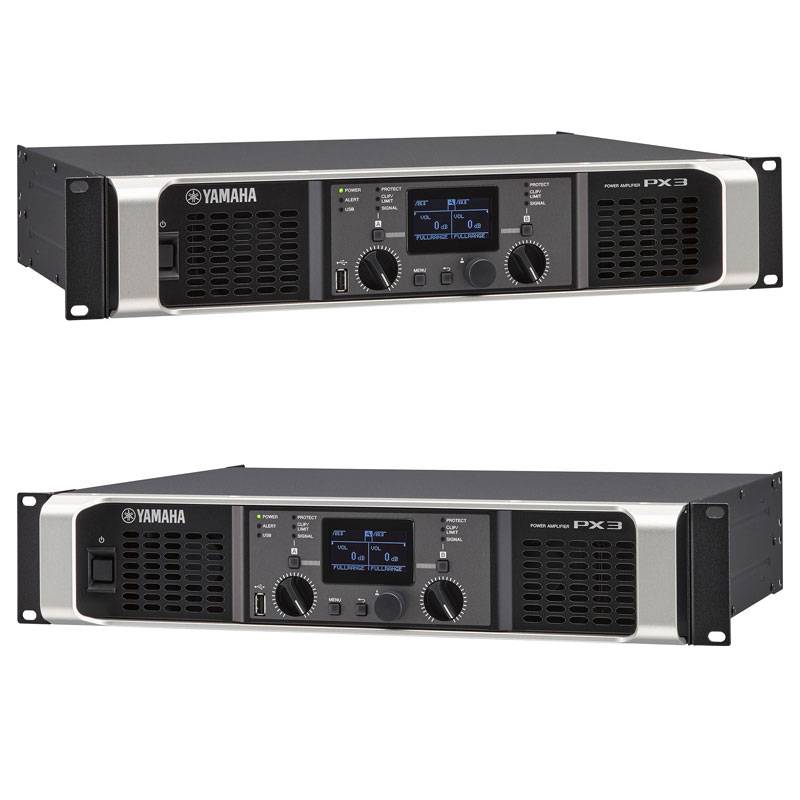

Yamaha PX3 Усилитель мощности D-класса

Со времени выхода в 1976 году модели P2200, нашего первого профессионального усилителя мощности, Yamaha стремится достичь в своем усилительном, студийном и инсталляционном оборудовании максимально высокого качества звука, максимальной мощности и надежности. Новые усилители серии PX являются продолжением этой традиции. Чтобы создать аппарат, который имел бы легкую и прочную конструкцию, обеспечивал максимальную выходную мощность для усиления акустических систем и в то же время надежно защищал их, был использован уникальный опыт компании в области профессионального звуковоспроизведения, а также фирменная технология цифровой обработки сигнала. Четыре модели на базе нового усилителя класса D, составляющие серию PX, предназначены для профессионального усиления звука и работы с инсталляционным оборудованием.

Дополнительные функции
- Теперь доступно редактирование “Speaker Delay” и "6-полосного PEQ" в спикер процессоре. (Только в режиме Advanced)
- Добавлена функция EQ LINK для 6-полосного PEQ. (Только в режиме Advanced)
- Теперь доступна функция SP TUNING DATA сохранить / загрузить, которая позволяет вам сохранять настройки спикер процессора на USB флэш-накопитель. (Только в режиме Advance)
- Добавлен 6-полосный индикатор PEQ ON на экран HOME.

Измененная спецификация
- Настройка импеданса динамика теперь также доступна на экране настройки LIMITER
- Оптимизирована работа охлаждающего вентилятора для снижения шума (только для PX5 и PX3)
- Настройка работы LIMITER в SP PRESET для каждого динамика

Усилитель мощности PX3 -  интеллектуальная обработка сигнала. Серьезная мощность.
2x 300 Вт на 8 Ом
2x 500 Вт на 4 Ом
Недавно разработанный усилитель класса-D с уникальной БИС
Параметрический эквалайзер (PEQ), кроссовер, фильтры, функции задержки и лимитера
Пресеты для различных моделей акустических систем Yamaha
Вспомогательные функции для безопасной и надежной работы

Мощный, эффективный дизайн
В моделях серии PX использована недавно разработанная схема усиления класса D, где все необходимые функции сосредоточены в одной БИС, а переходные характеристики в реальном времени контролирует система ФАПЧ, обеспечивая превосходное качество звука и высокую мощности. Благодаря новой архитектуре на одной БИС удалось обеспечить легкую и надежную конструкцию, а так же реализовать более высокую мощность с улучшенным качеством звука. Передовые технологии в сочетании с тщательным отбором позволили создать серию превосходных усилителей с низким уровнем шума, надежными функциями защиты, а главное, с исключительно высоким качеством звука.

DSP для обработки аудио - входная и выходная маршрутизация
AMP Mode позволяет пользователю конфигурировать систему без каких либо затруднений путем выбора входной и выходной маршрутизации. Всего можно выбрать 15 пресетов. - Входная маршрутизация (Dual/Parallel/Single/SUM) - Структура АС (FULL+FULL/SUB+SUB/FULL+SUB/Bi-Amp/Boost Full/Boost Sub)

Универсальность модельного ряда

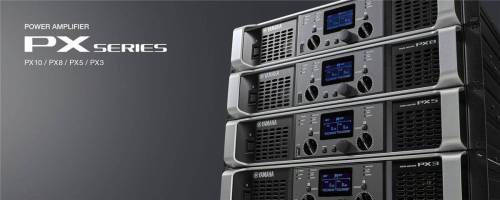

Серия PX, представленная четырьмя новыми моделями — PX10 мощностью 2 х 1200 Вт, PX8 мощностью 2 х 1050 Вт, PX5 мощностью 2 х 800 Вт и PX3 мощностью 2 х 500 Вт*, — предлагает универсальный спектр усиления для широкого разнообразия систем. Модели PX3 и PX5 могут работать в режиме «мост» (Power Boost), который при необходимости объединяет выходную мощность двух каналов в одном для усиления мощных акустических систем (обратите внимание, что в результате вдвое сокращается количество доступных каналов). * Выходная мощность при 4 Ом

Обработка сигнала (процессинг)
Каждая модель серии PX имеет параметрический эквалайзер (PEQ), кроссовер, фильтры, функции задержки и лимитера, и позволяет легко и быстро настраивать систему с помощью ЖК-дисплея, не требуя дополнительного оборудования. Кроме того, все модели имеют встроенный алгоритм D-CONTOUR, который выполняет многополосную динамическую обработку сигнала, обеспечивая мощное и равномерное звуковое поле за счет автоматической подстройки частот всех акустических систем в конфигурации FOH или мониторинга.

Простая интуитивная настройка
Для пользователей с различными уровнями профессиональной подготовки в устройствах серии PX реализованы два режима настройки — Basic (Обычный) и Advanced (Расширенный). В обычном режиме даже неопытный пользователь может легко выстроить систему, отвечающую его потребностям, тогда как расширенный режим предлагает более точный контроль над всеми аспектами звука для опытных пользователей. Все модели имеют восемь программируемых пресетов для быстрого вызова и ускорения настройки. Пресеты можно сохранять на флэшку и использовать для других усилителей серии PX.

Гибкие возможности подключения, прочная конструкция

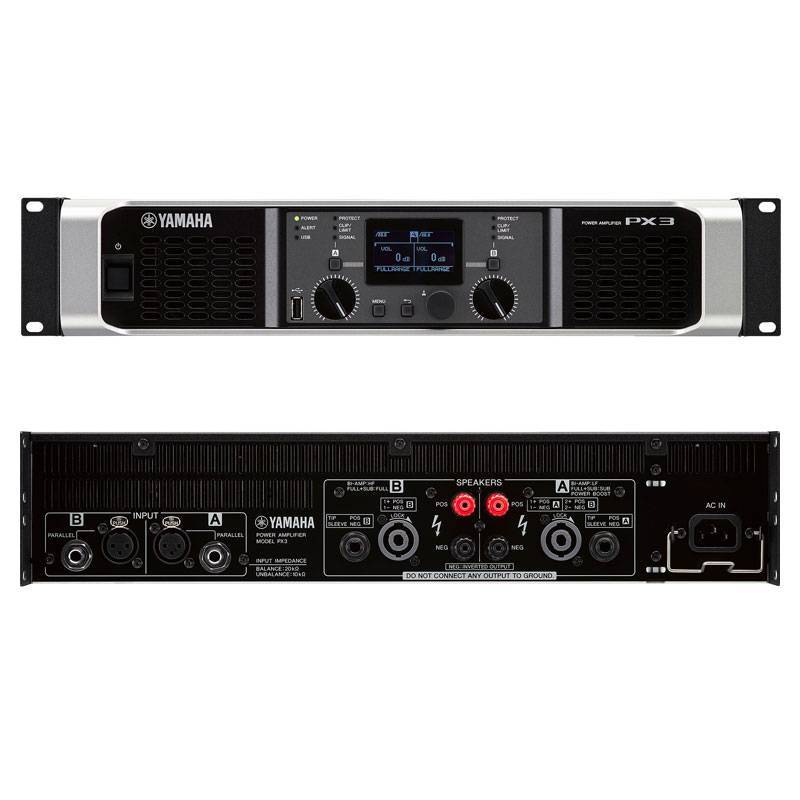

Оснащенные входными разъемами XLR и TRS, винтовыми клеммами, выходными разъемами SpeakON и выходом на наушники усилители серии PX приспособлены для широкого спектра применения. А благодаря прочной конструкции с мощным шасси и ручкам для переноски аппарат выдерживает суровые условия эксплуатации во время туров.

Вспомогательные функции для безопасной и надежной работы
Усилители серии PX позволяют быстро и легко задавать настройки, контролировать состояние усилителя, передавать данные по USB, имеется также функция блокирования панели управления для защиты настроек от изменения. Можно даже экспортировать на флэшку, например, данные журнала событий для быстрого поиска неисправностей в случае возникновения сбоя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Выходная мощность; 1 кГц без клипа 20 мс оба канала Burst управляются: 8 Ом 300 Вт x 2 / 4 Ом 500 Вт x 2 / 2 Ом 300 Вт x 2 / 8 Ом/ режим усиления мощности 600 Вт x 1 / 4 Ом/ режим усиления мощности 1000 Вт x 1
Частота дискретизации: Внутр. 48 кГц
Коэффициент нелинейных искажений: менее 0,1% (1 кГц, 10 Вт), 0,3% (1 кГц, половина мощности)
Диапазон воспроизводимых частот: ±1,0 дБ (1 Вт, 8 Ом, 20 Гц - 20 кГц)
Отношение сигнал/шум: 100 дБ (A-взвешенное, 8 Ом, настройка усиления = + 14 дБу)
АЦП/ЦАП конверторы: АЦП/ЦАП 24-бит, 128-кратная передискретизация
Коэффициент усиления по напряжению / чувствительность: 8 Ом максимальная громкость - 32.0dB / + 4.1dBu (настройка усиления: 32dB), 26.0dB / + 10.1dBu (настройка усиления: 26dB), 32.1dB / + 4dBu (настройка усиления: + 4dBu), 22.1dB / + 14dBu (настройка усиления: + 14dBu ), 8 Ом максимальная громкость / режим усиления мощности: - 35.0dB / + 4.1dBu (настройка усиления: 32dB), 29.0dB / + 10.1dBu (настройка усиления: 26dB), 35.1dB / + 4dBu (настройка усиления: + 4dBu), 25.1dB / + 14dBu (настройка усиления: + 14dBu )
Входное сопротивление: 20 кОм (балансный), 10 кОм (небалансный)
Входные/выходные разъемы: Линейные входы - XLR-3-31 x2, 1/4" PHONE(TRS) x2
Индикаторы: POWER x1 (зеленый), ALERT x1 (красный), USB x1 (зеленый), PROTECT x2 (красный), CLIP / LIMIT x2 (красный), SIGNAL x2 (зеленый); функция автоматического выключения светодиодов
Задержка: 1,5 мс (аналоговый вход для динамиков)
Пресеты: 8 пользовательских пресетов усилителя (заводские пресеты: спикер пресеты для пассивных динамиков Yamaha)
Перекрестные искажения: менее -60 дБ (половина мощности, 8 Ом, 1 кГц, макс. ур. вх. сигнала, шунтирование 150 Ом)
Максимальное входное напряжение: +24 дБу

Входные/выходные разъемы
Акустические выходные разъемы: Neutrik speakON NL4 x 2, винтовые клеммы x 2 пары, 1/4" PHONE (TS) x 2
Прочее: USB 2.0, стандартный разъем А (мама) для сохранения/загрузки, обновления Speaker пресетов, обновление прошивки с USB памяти; AC вход х1 с зажимом для провода
Процессоры: Суммирование входных сигналов D-CONTOUR (FOH/MAIN, MONITOR, OFF) задержка (0 - 74 мс) ФНЧ/ФВЧ (частота среза 20 Гц ~ 20 кГц с контролем полярности) спикер процессор (6-полосный параметрический эквалайзер + лимитер + дилей)

Схема защиты
Защита нагрузки: Переключатель питания вкл/выкл: отключение звука; Защита выходного напряжения: ограничитель превышения напряжения, настраиваемый пользователем по мощности и спикер пресетам; DC-ошибка: отключение питания (не восстанавливается автоматически)
Защита усилителя: перегрев: выходной лимитер (восстанавливается автоматически) → выключение звука (восстанавливается автоматически); перегрузка тока: отключение звука (восстанавливается автоматически); перенапряжение: выходной лимитер (восстанавливается автоматически); Интегрированный предел мощности: выходной лимитер (восстанавливается автоматически)
Защита источника питания: перегрев: выходной лимитер (восстанавливается автоматически) → выключение источника питания; перенапряжение: выключение источника питания; перегрузка тока: выключение питания
Класс усилителя: Класс D, балансная выходная цепь (BTL)
Охлаждение: Вентиляторы с 16-позиционным регулятором скорости вращения х 2, поток воздуха спереди назад
Требования к питанию: Зависит от региона: 100 В 50/60 Гц, 120 В 60 Гц, 220-240 В 50/60 Гц *
Проверена работа при номинальном напряжении с отклонением +/-10%
Потребляемая мощность: 160 Вт (1/8 макс. мощности, 4 Ом, розовый шум на всех каналах), 55 Вт (4 Ом, холостой ход)

Ширина: 480 мм
Высота: 88 мм 2U
Глубина: 388 мм
Вес без упаковки: 6,9 кг
Аксессуары: Заглушка для порта USB, руководство пользователя, лист спецификации, сетевой кабель (2,0 м) х 1
Прочее: Рабочая температура: от 0° C до + 40° C, Температура хранения: от -20° C до + 60° C
